Frontseitenmähwerke Baureihe FSR

Arbeitsbreiten von 1,10m bis 2,35m

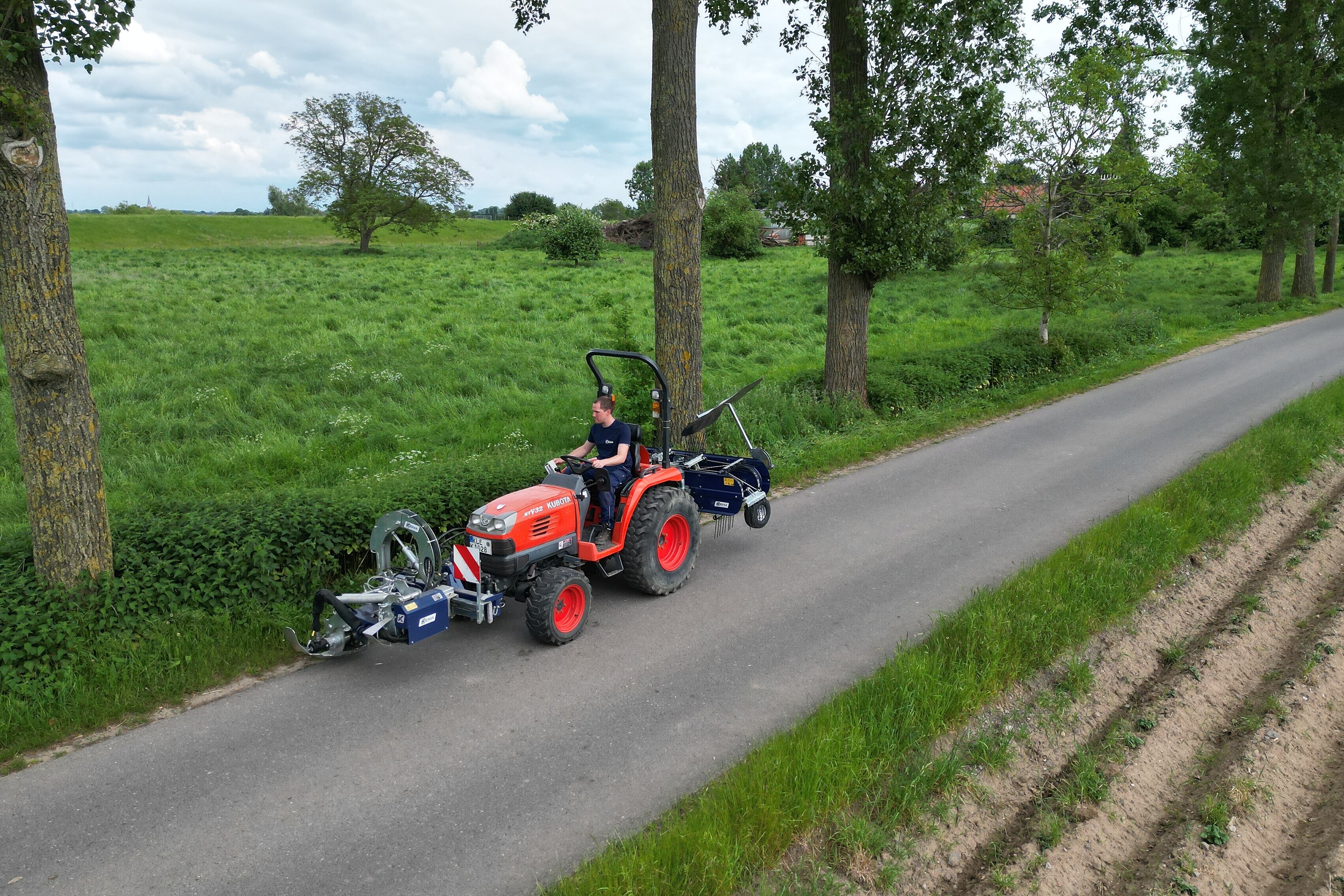

Unser Frontseitenmähwerk FSR ist die ideale Lösung zur Pflege von Wegrändern, Gräben und Extensivflächen im Bereich der Landschaftspflege. Das robuste Mähwerk kann durch verschiedene Anbaurahmen einfach an Kompaktschlepper und größere Traktoren angebaut werden und überzeugt durch seine hohe Arbeitsleistung und Zuverlässigkeit.

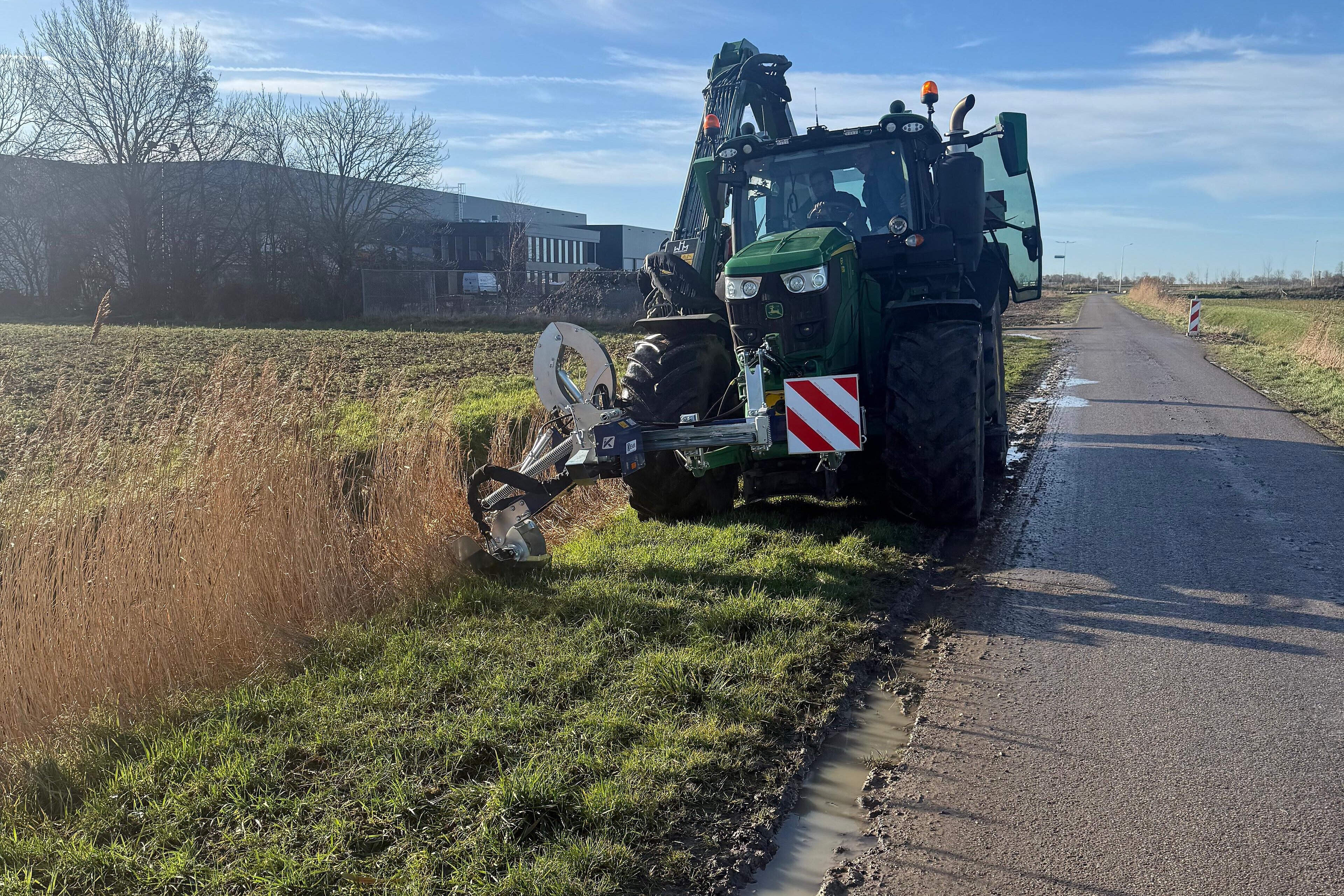

Dank der kompakten Bauweise, leichten Handhabung und großen hydraulischen Seitenverschubs können auch schwer zugängliche Bereiche problemlos gemäht werden. Gerade im Bereich der Wegrand– oder Grabenpflege wie auch auf Extensiv– oder Stilllegungsflächen gibt es oft Hindernisse die nur schwierig auszumachen sind. Dank einer Reihe von Sicherheitseinrichtungen, wie z.B. die 100%-Anfahrsicherung, werden Schäden vermindert oder vermieden.

Merkmale Serienausstattung

  • Arbeitsbreiten von 1,10m bis 2,35m (BiduxX - FLOW Schneidwerke)
  • hydraulische Überlastsicherung
  • Drehzahlbegrenzung
  • hydraulische Seitenverschiebung um 75cm
  • Klappwinkel des Mähbalkens von +90° bis -50° (Arbeitsbereich bei ca. +45° bis -50°)
  • Anfahrsicherung bis 85° nach hinten, mechanisch zur Schadensbegrenzung bei Kollision
  • Einstellbare Schneidwerksentlastung
  • Mähhöheneinstellung über verschiedene Laufsohlen zwischen 5-15cm

Details die Überzeugen

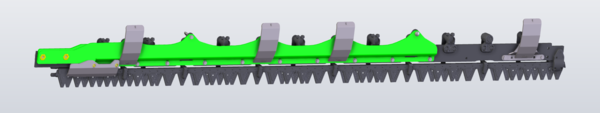

  • BiduxX-FLOW Schneidwerke von ESM
  • Arbeitsbreiten 1,10m - 2,35m
  • Mit Balkenrückenverstärkung
  • Mähhöheneinstellung über Laufsohlen von 5-15cm

  • Anbaurahmen passend zu Trägerfahrzeugen ab 30 PS bis zu 200 PS
  • Kompakter Anbau ab 1,25m breite
  • 75cm hydraulische Seitenverschiebung
  • Schwenkbereich von +90° bis –50°
  • Anbaurahmen teilweise mit zusätzlicher mechanischer Seitenverschiebung

  • 100% Anfahrsicherung mit einem Ausweichwinkel bis 90° (mechanisch Einstellbar)
  • Rückstellung des ausgescherten Mähbalken ohne Absteigen
  • Überlastsicherung bei Fremdkörpern zwischen den Klingen
  • Drehzahlbegrenzung des Messerantriebs

  • Bedienung über 3 Steuergräte vom Trägerfahrzeug
  • Bedienung über elektrische Steuerbox (Optional)
  • Aushub und Absenkung mit Schwimmstellung

Zusatzausstattungen

Unsere Frontmähseitenwerke Baureihe FSR sind in der Serie schon voll einsatzfähig. Neben der Konfiguration kann das Mähwerk je nach Anforderung  mit verschiedenen Zusatzausstattungen ausgerüstet werden.

  • für grobstängliges, strukturiertes Schnittgut, wie Schilf, jährlicher Aufschlag etc.


  • Zeigt die Leistungsaufnahme das Antriebs
  • Indikator für den Messerverschleiß und den Mähwerkszustand

  • bessere Sichtbarkeit

Bestehend aus allen am Mähwerk verbauten Klingen, Nieten und Einstellwerkzeug im Sortimentskasten

Weitere Zusatzausstattungen auf Anfrage

Technische Daten

Baureihe FSRFSR-110FSR-135FSR-170FSR-200FSR-235

Hydraulisch über das Trägerfahrzeug angetrieben

Gewicht*280kg290kg300kg315kg330kg
Antrieb

Ölvolumenstrom konfigurierbar (ab 25 Liter/Minute )

Bedienarten

Steuerung über Steuergeräte vom Trägerfahrzeug

Es werden 3 Steuergeräte für die Funktionen Umlauföl, Seitenverschiebung

und Aushub mit Schwimmstellung benötigt.
Fragen Sie bei Bedarf den Anschlussplan bei uns an.

Steuerung über elektrische Steuerbox

Bedienung der Seitenverschiebung und des Aushubs über
separate Kippschalter.
Es werden Umlauföl und eine 3-polige Steckdose benötigt.
Fragen Sie bei Bedarf den Anschlussplan bei uns an.

Für beide Bedienarten

Arbeitsbreite1,10m1,35m1,70m2,00m2,35m
Außenbreite

1,25m oder 1,80m (Abhängig vom Anbaurahmen)

Transporthöhe1,70m1,95m2,35m2,65m2,95m
Anbaurahmen (Kommunaldreieck, KAT 1+2)

Konfigurierbar mit 1,25m oder 1,80m Grundbreite

Hydraulische Seitenverschiebung

75cm

Hydraulische Überlastsicherung (Mähantrieb)











Drehzahlbegrenzung











Anfahrsicherung

Bis 85° nach hinten, mechanisch Einstellbar zur
Schadensbegrenzung bei Kollision

Klappwinkel Schneidwerk

+90° bis –50° (Arbeitsbereich bei +45° bis –50°)

Schneidwerksentlastung

Mechanisch Einstellbar, anpassbar auf die Arbeitsbreite und den
Arbeitsvorgang

Schnitthöhe / Mähhöhe

Schnitthöhenbestimmung über Laufsohlen in 5-6-7-8,5-10-12-15cm

*Gewicht in Grundausführung, durch die Konfigurationen und Zusatzausstattungen kann das Gewicht abweichen
