Frontschmetterling Baureihe FX

Arbeitsbreiten von 6,45m bis 9,65m - für Traktoren ab 80 PS

Unsere Frontschmetterlinge Baureihe FX ermöglichen den Anbau von drei Schneidwerken in der Front und bestechen durch ihre kompakte Bauweise mit kurzem Schwerpunkt. Dank der innovativen X-Klappung werden die Transportmaße auf ein Minimum reduziert. Mit großem Bedienkomfort und beeindruckender Schlagkraft bieten unsere FX-Mähwerke eine ideale Lösung für effizientes Arbeiten bei maximaler Wendigkeit und Leistungsfähigkeit.

Serienausstattung - Für höchste Ansprüche:

KEMA CounterBlade-Frontschneidwerk undbiduxX-FLOW^® Seitenschneidwerke
Verstärkter Mähbalken: Balkenrückverstärkung inkl. Laufsohlenaufnahme in allen Arbeitsbreiten
Hier zu den Schneidwerk-Details
Anbaurahmen: Aufnahme Kuppel-Weistedreieck
Komfortsteuerung: Mit Vorgewende und Ausgehrfunktion
Hydraulische Überlastsicherung: Schützt das Gerät bei extremen Belastungen
Drehzahlbegrenzung: Sorgt für optimale Leistung und Langlebigkeit
Anfahrsicherung: Im zentralen Schneidwerksrahmen und den seitlichen Schneidwerken
Ölkühler: Temperaturgesteuert
Einstellbare Mähhöhe: Verschiedene Laufsohlen bieten Mähhöheneinstellung von 5 bis 15 cm
Schwadräder links + rechts: ø625mm links + rechts zum Freiräumender seitlichen Antriebe
Alle Teile pulverbeschichtet in RAL 5013 oder galvanisch verzinkt

Details die Überzeugen

Die COUNTERBLADE-Schneidwerke basieren auf dem bewährten biduxX-FLOW^®-Konzept von ESM. Kernstück des Schneidwerks ist die integrierte Gegenschneide in den Schneidwerksaufnahmen, ergänzt durch Doppelklingen an Messeranfang und -ende für eine präzisere Schnittführung.

Erklärung: Systembedingt werden Grashalme im Bereich der Frontschneidwerksaufnahmen niedergedrückt, die von den folgenden seitlichen Schneidwerken nicht komplett abgeschnitten werden. Dabei kommt es zu einer Stoppelverlängerung die nach dem Abräumen des Feldes zu sehen ist.

Die CounterBlade-Technologie optimiert die Schnittqualität erheblich, indem eine kompakte Bauweise und ein eine maximale Bodenfreiheit der Schneidwerksaufnahmen ermöglicht werden. Ergebnis ist die Minimierung der Stoppelverlängerung und sauberste Mähergebnisse.

Ihre Vorteile auf einen Blick:

10 cm mehr Schnittbreite – bei gleicher Außenbreite
Streifenreduzierung und Schnittbildverbesserung im Frontschmetterling FX und bei einer Front– Heckkombination
Kein Auslaufen der äußersten Klinge über den Schuh

Das CounterBlade Schneidwerk wird in allen Frontschmetterlingen FX und in den Frontmähwerken F-285-H/Z verbaut.

biduxX-FLOW^® Schneidwerk

Modernste Doppelmessertechnik
Höchste Standzeiten und Flächenleistungen
Wirtschaftliches Doppelmesser-Schneidsystem über die Lebensdauer durch optimiertes Klingen und Balkendesign
Erfüllt die Forderungen an umwelt- und insektenschonender Mähtechnik, auch ohne Scheuchvorrichtung
Ausstattung mit Hochschnittkufen bis 15cm inkl. Schnellwechselhalter möglich

Für ein widerstandsfähiges und langlebiges Mähsystem - mit maximaler Effizienz und Sicherheit!

Verschiedene Varianten passend zur Schneidwerksbreite
Maximaler Schutz - Absorption von Belastungsspitzen für eine längere Lebensdauer
Erhöhte Stabilität - Verstärkte Verbindung zwischen Antriebsschuh und Schneidwerk
Schnellwechselfunktion - Einfacher Wechsel der Laufsohlen für individuelle Mähanforderungen
Verbaut in den Seitenschneidwerken links + rechts

Anbaulänge ab Kuppelstelle ca. 160cm
X-Klappung der seitlichen Schneidwerke
2,99m Außenbreite

Druckbegrenzung im Mähwerksantrieb
Drehzahlbegrenzung des Mähantriebs - gegen hohen Verschleiß bei Überdrehzahlen, bis hin zum Defekt
Anfahrsicherung des Frontschneidwerks über eine Abscherschraube
Anfahrsicherung der seitlichen Schneidwerke bis 53° nach hinten

hydraulische Entlastung des zentralen Trägerrahmens
der Auflagedruck der Schneidwerke wird kontinuierlich geprüft und automatisch angepasst
der Auflagedruck ist manuell einstellbar

automatische Verschränkung der Schneidwerke

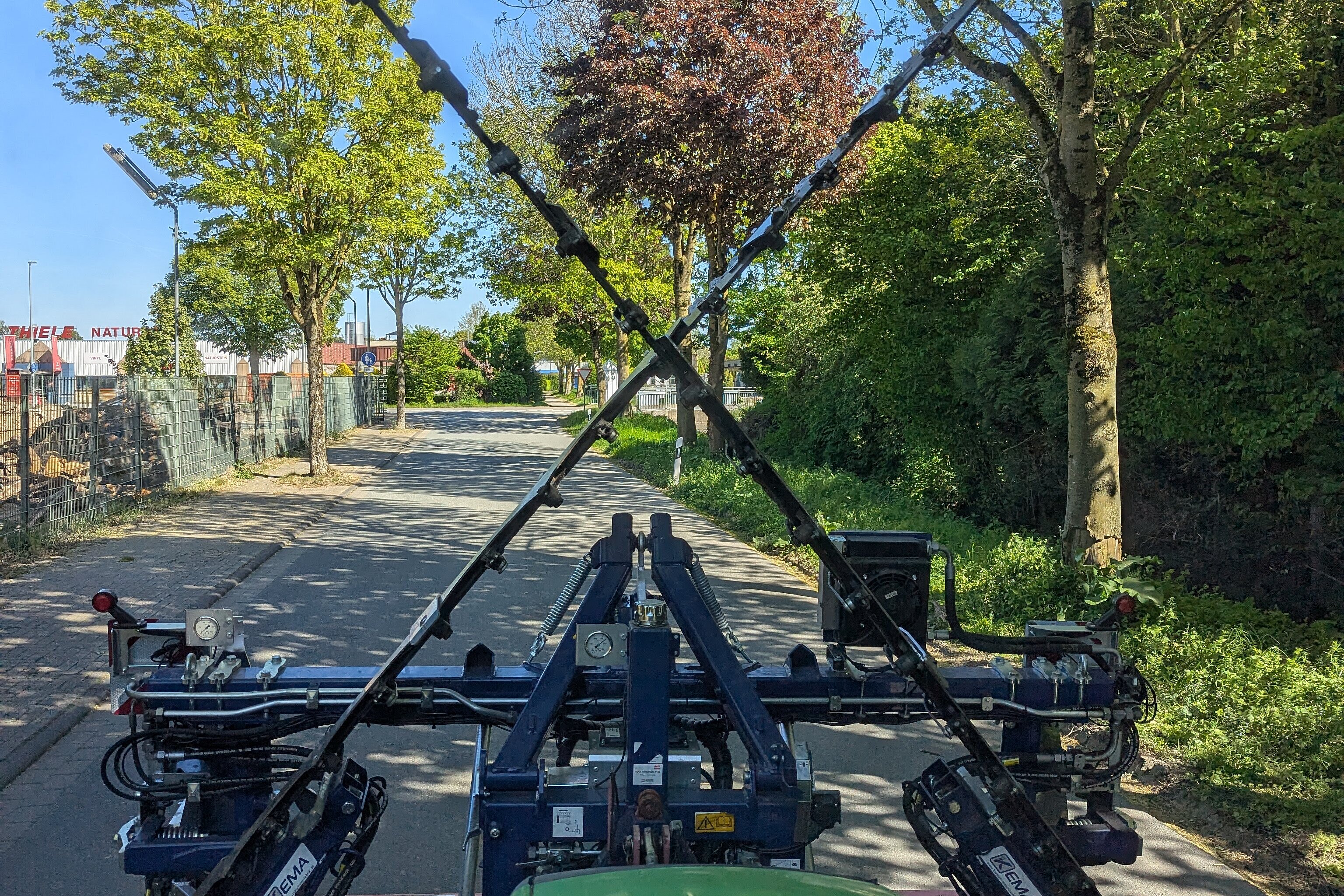

kompakte Transportmaße für Straßenfahrten, Alleen und Waldwege
keine zusätzliche mech. Transportsicherung der seitlichen Schneidwerke erforderlich

1-Hebel Bedienung am Vorgewende
Automatische Abschaltung der seitlichen Schneidwerke beim Aushub
Einzel Zuwahl und Abwahl der seitlichen Schneidwerke (Solobetrieb des Frontschneidwerks, oder Front- und ein Seitenschneidwerk)

Zusatzausstattungen

In der Grundausrüstung ist der Frontschmetterling mit einem Schwadrad links und rechts ausgerüstet, um den Bereich der seitlichen Antriebsschuhe freizuräumen. Zusätzlich lässt sich noch ein Zweier- oder Dreiersatz Schwadräder nachrüsten, um den Schmetterling zur Frischfutterernte einzusetzen. Hierbei bleiben die seitlichen Schneidwerke eingeklappt und ausgeschaltet.

Zusatzausstattung	Räumbreite	FX-645-Z CB	FX-715-Z CB	FX-795-Z CB	FX-885-Z CB	FX-965-Z CB
Schwadraderweiterung zum 2er Satz links+ rechts ⌀625mm (Räumbreite ca. 120cm)	ca.165cm (Mindestschwadbreite)
Schwadraderweiterung zum 3er Satz links+ rechts ⌀625mm (Räumbreite ca. 155cm)	ca.130cm (Mindestschwadbreite)

Bestehend aus allen am Mähwerk verbauten Klingen, Nieten und Einstellwerkzeug im Sortimentskasten

zur Überwachung der Messerdrehzahl

Weitere Zusatzausstattungen auf Anfrage

Technische Daten

Baureihe FX	FX-645-Z CB	FX-715-Z CB	FX-795-Z CB	FX-885-Z CB	FX-965-Z CB
Mit Zapfwellenantrieb und eigener Ölversorgung
Gewicht*	940kg	950kg	970kg	990kg	1000kg
Antrieb	Frontzapfwelle 1000 U/min linksdrehend (Draufsicht Trägerfahrzeug), Betriebsdrehzahl im Einsatz bei ca. 680 U/min
Hydrauliköl	Biosynthetisch Abbaubar
Arbeitsbreite	6,45m	7,15m	7,95m	8,85m	9,65m
Außenbreite / Transportbreite	3,00m	3,00m	3,00m	3,00m	3,00m
Transporthöhe (40cm ausgehoben)	2,45m	2,75m	3,05m	3,35m	3,65m
Arbeitsbreite Frontschneidwerke (Mitte)	2,85m KEMA Counterblade Schneidwerk
Arbeitsbreite Seitenschneidwerke	2,00m	2,35m	2,75m	3,20m	3,60m
Hydraulische Überlastsicherung (Mähantrieb)
Drehzahlbegrenzung
Hydraulische Trageeinrichtung	Einstellbare Schneidwerksentlastung / Auflagedruck der Schneidwerke
Anfahrsicherung	Zentraler Tragrahmen: über eine Abscherschraube Seitenschneidwerke: mechanisch bis 53° nach hinten
Steuerung	Komfortsteuerung mit Vorgewende und Ausgehrfunktion - Automatische Abschaltung der Seitenschneidwerke Seitenschneidwerke einzeln Zuwählbar
Ölkühler	Temperaturgesteuert
Schwadräder ø625mm	Ein Schwadrad links + rechts zum Freiräumen der seitlichen Antriebe
Schnitthöhe / Mähhöhe	Schnitthöhenbestimmung über Laufsohlen in 5-6-7-8,5-10-12-15cm
*Gewicht in Grundausführung, durch die Konfigurationen und Zusatzausstattungen kann das Gewicht abweichen

Videos

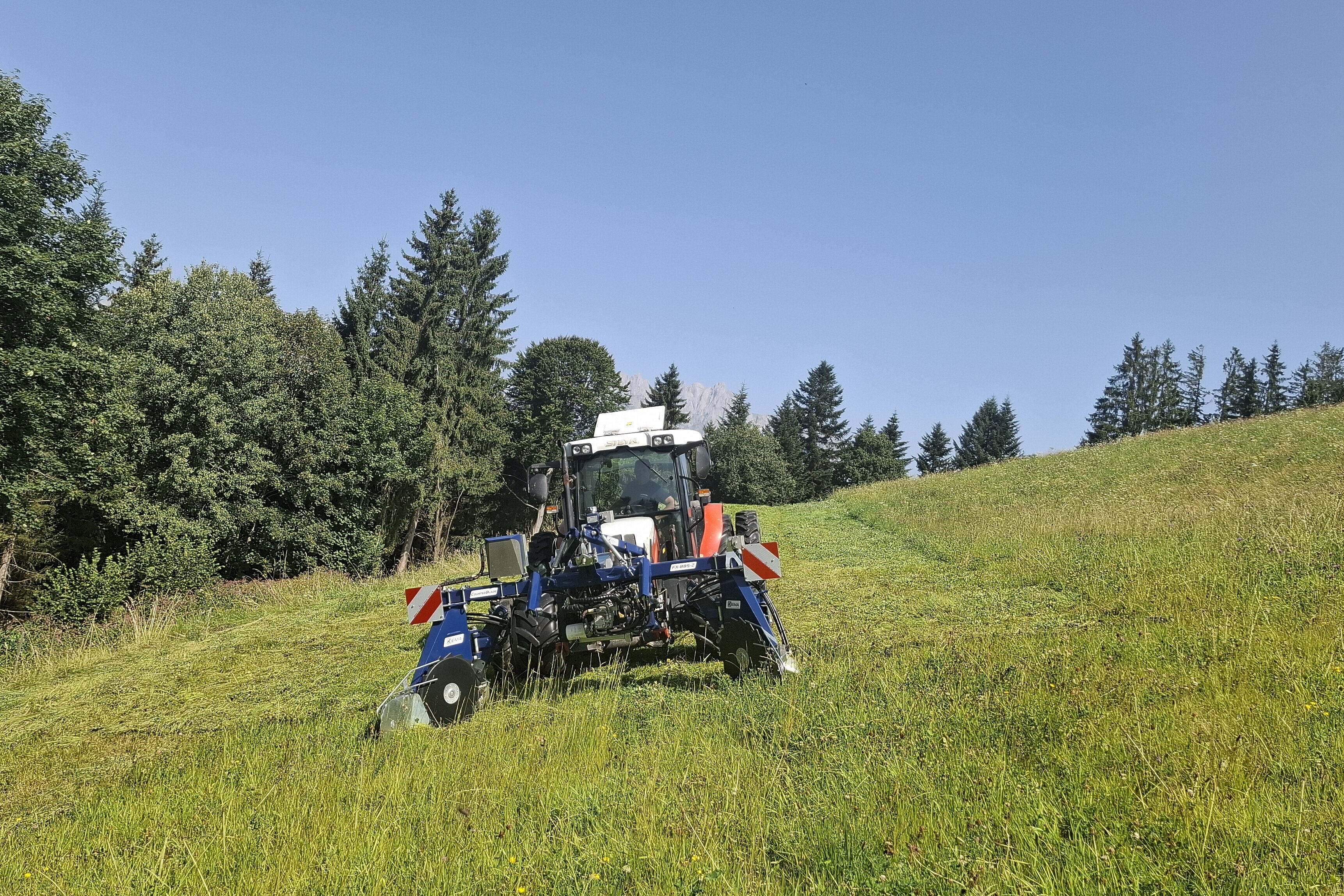

Produktbilder

Downloads zum Frontschmetterling FX

Titel	Beschreibung	Größe
Technische_Daten_Baureihe_FX.pdf	Technische Daten	276 KB
BiduxX_FLOW_Schneidwerke.pdf	Das neue BiduxX FLOW Schneidwerk findet Einzug in unsere Mähwerke. Lernen Sie die Neuerungen kennen.	461 KB
Counterblade-Schneidwerke	Die COUNTERBLADE -Schneidwerke bauen auf dem bewährten Konzept der BiduxX-Flow Schneidwerke von ESM auf.	5 MB
Systemvergleich Bidux und BiduxX	Vorteile von BiduxX	532 KB

Produkte

Über uns

KEMA CounterBlade Frontschneidwerk - Für die saubersten Mähergebnisse

Schneidwerk

Balkenrückenverstärkung

Kompakte Außen- und Transportmaße

Eine sichere Sache

Hydraulische Trageeinrichtung

X-Klappung

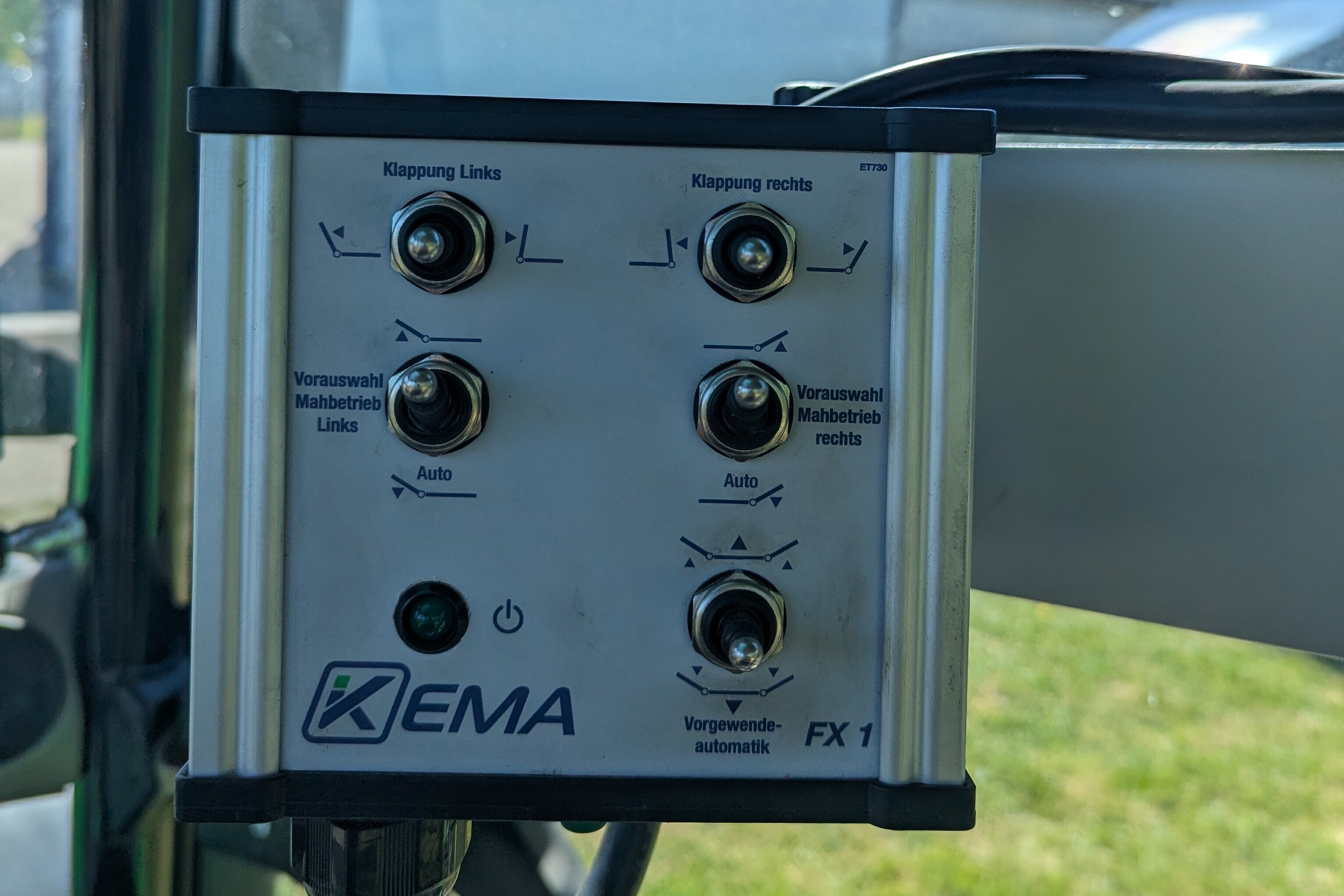

Elektrische Komfortsteuerung
